Продукция:

Технические условия ТУ У 33.2-13847488.001-2003 согласованы с ДСТСЗИ СБ Украины (исх.№18/3-1513 от 19.08.2003 г.). Сертификат соответствия № UA1.105.118216-03 от 31.12.2003 г.

Комплексы серии АКОР:
АКОР-2 - автоматизированный комплекс радиомониторинга и поиска закладных устройств
АКОР-2ПК - автоматизированный комплекс радиомониторинга и поиска закладных устройств, обнаружения и измерения ПЭМИН, специсследования и аттестации объектов информационной деятельности
АКОР-Р - автоматизированный комплекс радиомониторинга радиоэфира
АКОР-ПК - автоматизированный комплекс обнаружения и измерения ПЭМИН, специсследования и аттестации объектов информационной деятельности
АКОР-2N - автоматизированный комплекс дистанционного радиомониторинга защищаемых помещений
АКОР-МТ - автоматизированный комплекс контроля и интеллектуального блокирования мобильных телефонов стандарта GSM
АКОР-БЗС - комплект аппаратуры для измерения реального затухания электромагнитного поля и эффективности экранировки экранированных сооружений

Дополнительное оборудование, расширяющее возможности комплексов:
Блоки зондирующего сигнала BZS-2 и BZS-3
СВЧ-конвертер MWC
Сетевой адаптер-конвертер
Низкочастотный адаптер LFA-2
Блок обнаружения инфракрасных передатчиков IR-1
Блок обнаружения передающих видеокамер TVD1
 Широкополосные пассивные SA-1 и активные SA-2A антенны
 Специальное математическое обеспечение (СМО), расширяющее функции комплекса АКОР


 Краткая характеристика выпускаемой продукции:
Автоматизированный комплекс радиомониторинга и поиска закладных устройств  АКОР-2
ü    проверка помещений на наличие закладных устройств различного типа в диапазоне частот 10Гц – 14ГГц;
ü    автоматическая бесшумная идентификация коррелятором, основанным      на энергетическом и акустическом методах, позволяет выявлять устройства  съема информации с любыми видами модуляции и кодирования сигнала;
ü локализация энергетическим и триангуляционным методами позволяет локализовать любое подслушивающее устройство;
 ü    алгоритмы радиомониторинга выявляют источники радиоизлучения (ИРИ), а также работающие со скачкообразным изменением частоты или с коротким временем излучения в эфир (накоплением);
ü    выявление вновь появившихся ИРИ на любых участках радиодиапазона в т.ч. мобильных телефонов стандарта GSM;
ü    подробный спектральный и технический анализ сигналов.
ü    блокирование работы обнаруженных закладных устройств;
ü    контроль работы мобильных телефонов стандарта GSM;
ü    интеллектуальное блокирование мобильных телефонов стандарта GSM (опция).

Автоматизированный комплекс обнаружения и измерения ПЭМИН АКОР-ПК
ü       специсследование и аттестация объектов ЭВТ;
ü       проверка аппаратуры оргтехники и связи на наличие паразитной модуляции речевым сигналом и акусто-элеткрическим преобразователем;
ü       проверка основных технических средств на ПЭМИН;
ü       спектральный и технический анализ информативных (тестовых) сигналов;
ü измерение реального затухания на исследуемых объектах ЭВТ (опция);
ü        измерение эффективности экранировки экранируемых сооружений (опция).

Автоматизированный комплекс радиомониторинга, поиска закладных устройств, обнаружения и измерения ПЭМИН   АКОР-2ПК
ü       все функции комплексов АКОР-2 и АКОР-ПК.

Автоматизированный комплекс дистанционного радиомониторинга N-помещений АКОР-2N
ü       непрерывный контроль радиообстановки от 1 до 32 помещений (зон);
ü       пространственная локализация вновь появляющихся источников радиоизлучения по помещениям;
ü автоматическая бесшумная идентификация коррелятором, основанным на энергетическом методе позволяет выявлять устройства съема информации с любыми методами модуляции и кодирования сигнала;
ü       оперативное выявление появившихся устройств съема речевой или компьютерной информации;
ü        обнаружение работы мобильных телефонов стандарта GSM по каждому помещению.

Автоматизированный комплекс радиомониторинга АКОР-2Р
ü       оперативное выявление несанкционированных источников радиоизлучения (ИРИ);
ü обнаружение и анализ характеристик кратковременно выходящих в эфир ИРИ.

Комплекс контроля и интеллектуального блокирования мобильных телефонов стандарта GSM  АКОР-МТ
ü       автоматическое обнаружение в контролируемом помещении выходящих в эфир мобильных телефонов;
ü     автоматическое блокирование их работы на частоте работы базовой станции.

Комплексы серии АКОР:


АВТОМАТИЗИРОВАННЫЙ  КОМПЛЕКС РАДИОМОНИТОРИНГА

И ПОИСКА  ЗАКЛАДНЫХ  УСТРОЙСТВ

 АКОР-2

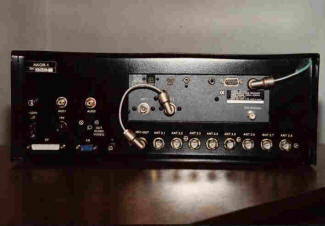

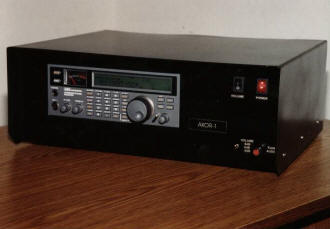

Рис.1.Внешний вид комплекса

 АКОР-2 (рис.1) - является вторым поколением профессиональных радиопоисковых комплексов серии АКОР и предназначен для проверки и контроля помещений, электросети, телефонных линий и офисной техники на наличие устройств негласного съема речевой информации (закладных устройств), передающих видеокамер и инфракрасных передатчиков.


В комплексе АКОР-2 реализованы:
ü      высокочувствительный быстродействующий обнаружитель радиосигналов с их цифровой фильтрацией, позволяющий существенно повысить помехозащищенность комплекса от радиопомех и шумов и тем самым увеличить его производительность;
ü      бесшумный коррелятор  (ноу-хау разработчиков), основанный на энергетическом принципе, позволяющий автоматически идентифицировать источники радиоизлучений (ИРИ) цифровыми видами передачи, с аналоговым скремблированием, с дельта-модуляцией, с цифровым шифрованием информации (рис.3), с шумоподобным сигналом (ШПС) (рис.4);
ü      бесшумный коррелятор, основанный на акустическом принципе, для автоматической идентификации ИРИ с простыми (АМ-, NFM-, WFM-) видами модуляции;
ü      алгоритмически-программный метод идентификации ИРИ, работающих со скачкообразным изменением частоты (рис.6), с псевдослучайной перестройкой рабочей частоты (ППРЧ) (рис.5), с промежуточным накоплением информации и кратковременным выходом в эфир;
ü      бесшумный локализатор установленного в контролируемом помещении ИРИ с любым видом модуляции методом снятия распределения уровней поля;
ü      автоматический бесшумный локализатор ИРИ с простыми (АМ-, NFM-, WFM-) видами модуляции;
ü      удобный для оператора интерфейс «Мастер поиска ИРИ», позволяющий максимально упростить и ускорить работу по поиску ИРИ.
Кроме того, благодаря внедрению оригинального спецматобеспечения (СМО), комплекс выполняет следующие функции:
§    спектральный анализ в трехмерном пространстве (рис.7), позволяющий выявлять ИРИ, работающие с маскировкой под существующие радиостанции или системы связи;
§   узкополосный (с разрешением до 1Гц) спектральный анализ, позволяющий распознавать ИРИ, имитирующие работу цифровых систем связи (рис.8);
§    накопление и ведение базы данных по источникам радиосигналов;
§    сравнение с «эталонной» панорамой загрузки диапазона и быстрый поиск «новых» сигналов;
§    запись радиосигналов ПЧ в векторной форме на жесткий диск;
§   оценка частотных и временных параметров цифровых и периодических радиопередач (рис.9).

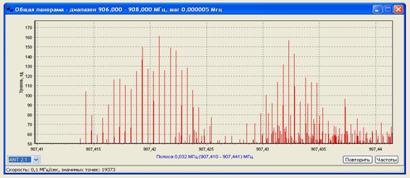

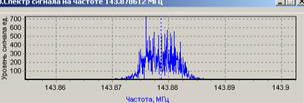

Рис.2. Спектр радиозакладки с NFM-модуляцией в полосе 48 кГц

Рис.3. Спектр радиозакладки с цифровым закрытием в полосе 48 кГц и 4 МГц
Особенности комплекса:
§   наличие двух бесшумных корреляторов, позволяющих в автоматическом режиме выявлять практически любой ИРИ, установленный в проверяемом помещении;
§   возможность бесшумной локализации ИРИ с любыми видами модуляции;
§   наличие алгоритма фильтрации и тройной экранировки радиоэлектронных узлов, обеспечивающие высокую помехозащищенность комплекса;
§   высокая степень отладки электронного оборудования, в том числе на виброустойчивость, и СМО, обеспечивающие надежность работы комплекса;
§   возможность простого (по электронной почте или через интернет) обновления спецматобеспечения;
§   использование в качестве вычислителя современный ПК позволяет легко совершенствовать программное обеспечение комплекса и расширять его функциональные возможности по радиомониторингу, обнаружению и интеллектуальному блокированию мобильных телефонов стандарта GSM, обнаружению маломощных цифровых устройств (диктофонов), выявлению технических каналов утечки информации от ПЭВМ, а также речевой информации по акустическому и виброакустическому каналам.

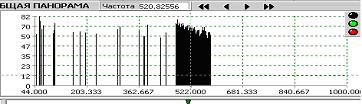

Рис.4. Спектр радиозакладки с ШПС в полосе
 1000МГц и 4 МГц

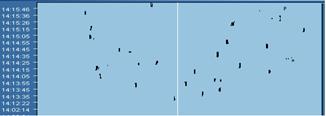

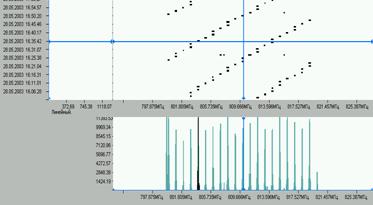

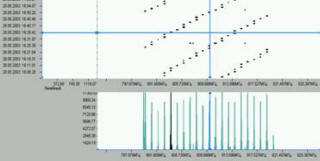

Рис.5. Частотно-временная диаграмма излучения ИРИ с линейным изменением частоты в полосе 800-825 МГц


Рис.6. Частотно-временная диаграмма излучения ИРИ  с псевдослучайной перестройкой рабочей частоты в полосе 360-380 МГц






Рис.7.Спектр сигнала со скачкообразным
изменением частоты в трехмерном пространстве

Рис.9. ИМ-сигнал с большой скважностью


Рис.8.Внутренняя структура цифрового сигнала стандарта DSS (DECT), полученная узкополосным сканированием с шагом 5 Гц

Технические характеристики:

Диапазон рабочих частот с НЧ-адаптером
 с НЧ-адаптером и СВЧ-конвертером

10 Гц - 3000 МГц
10 Гц – 8.5 (14) ГГц

Скорость анализа частотного диапазона, МГц/сек

160

Разрешающая способность  по частоте в режиме быстрого сканирования, кГц

4

Чувствительность по входу в режиме быстрого сканирования в полосе 48 кГц, не более, мкВ

1-2

Динамический диапазон, не менее, дБ

80

Дальность действия в автоматическом режиме для излучателя 50 мкВт,  м

50

Точность локализации, м

±0.1

Среднее время обнаружения и идентификации закладных устройств:
-          при первичной проверке помещения не более, мин
-          при контроле одного помещения в режиме непрерывного радиомониторинга не более, сек
-      при одновременном контроле девяти помещений не более, мин


5
20 – 30
5

Масса (без учета ПЭВМ) не более, кг

9

Габариты (без учета ПЭВМ) не более, мм

430х310х110

Электропитание, В

220; +12

Состав комплекса:

№

Наименование

Кол-во

1. Поисковый комплекс АКОР-2 (базовый вариант) - второе поколение комплексов серии АКОР

1.1.

Центральный блок комплекса (ЦБК) в составе: быстродействующий блок панорамного обзора БПО-М, 4-х канальный блок ВЧ-коммутатора, 2-х канальный блок акустического сигнала, блок питания, блок сопряжения с ПЭВМ, кросс-плата для подключения внешнего оборудования, новое специальное математическое обеспечение (СМО) 2005 г. для поискового варианта комплекса, комплект эксплуатационной документации

1

1.2.

Блок бесшумной корреляции (ББК) с доп. СМО, основанный на энергетическом методе, для автоматической идентификации радиозакладок с любыми видами модуляции: ЧМ, цифровые, шумоподобные, со скремблированием, с D-модуляцией и др. – встроенный в ЦБК

1

1.3.

Блок акустической корреляции (БАК) для автоматической идентификации радиозакладок с WFM, NFM, AM, со скремблированием

1

1.4.

Широкополосная антенна SA-1 для диапазона частот 10…3000 МГц

2

1.5.

Головные телефоны

1

1.6.

Сетевой адаптер универсальный CAU-1 для контроля электросети и телефонных линий в диапазоне частот 10 кГц…30 МГц с доп. СМО

1

1.7.

Акустическая колонка

1

1.8.

Комплект монтажных кабелей

1

1.9.

Штыревая антенна МА-1 для локализации закладных устройств с доп. СМО

1

1.10.

Блок автоматической локализации радиозакладок с WFM, NFM, AM триангуляционным методом

1

1.11.

НЧ-адаптер LFA-2 для контроля линий связи в диапазоне частот 10Гц…20кГц с дополнительным СМО – встроенный в ЦБК

1

1.12.

Аккумулятор для питания комплекта аппаратуры комплекса (2 А/ч)

1

1.13.

Зарядное устройство

1

1.14.

Кейс для укладки комплекса и аксессуаров

2

1.15.*

Радиоприемное устройство AR5000А (0.01-3000 МГц)

1

1.16.*

Персональный компьютер типа Notebook не хуже Intel Pentium-ІІІ М  1000МHz/256Mb/20Gb (USB-порт - 1 шт., СD-Rom или DVD-Rom, дисковод)

1

2. Дополнительное оборудование, расширяющее поисковые функции комплекса АКОР-2

2.1.

Блок обнаружения передающих видеокамер TVD 1 с различными видами модуляции с доп. СМО - встроенный в ЦБК

1

2.2

Жидкокристаллический видеомонитор цветной 5²

1

2.3.

Блок обнаружения инфракрасных передатчиков IR-1 с доп. СПО

1

2.4.

Конвертер MWC, расширяющий диапазон работы комплекса

до 8.5 ГГц  с широкополосной антенной и доп. СМО

1

2.5.

Постановщик прицельной помехи с цифровым управлением от комплекса АКОР-2 с доп. СМО  c широкополосной антенной для подавления радиозакладок (диапазон частот 30…2000МГц)

1

Примечание: * - Допускается поставка Заказчиком.




АВТОМАТИЗИРОВАННЫЙ КОМПЛЕКС ОБНАРУЖЕНИЯ И ИЗМЕРЕНИЯ ПЭМИН,

СПЕЦИССЛЕДОВАНИЯ И АТТЕСТАЦИИ ОБЪЕКТОВ ИНФОРМАЦИОННОЙ ДЕЯТЕЛЬНОСТИ
АКОР-ПК

АКОР-ПК (рис.1) является вторым поколением универсальных профессиональных измерительных комплексов серии АКОР и предназначен для:

*       обнаружения  и измерения побочных электромагнитных излучений и наводок (ПЭМИН) от персональных компьютеров (ПК), оргтехники и аппаратуры связи и др. слаботочной техники;
*      выявления информативных сигналов и оценки защищенности тестируемых специальными тестами ПК и слаботочной техники от средств перехвата информации по каналам ПЭМИН.
 В комплексе реализованы:
*      автоматический режим обнаружения ПЭМИН от каждого из тестируемых устройств ПК с формированием списка обнаруженных частот, уровня ПЭМИН, полосы пропускания и антенны;
*      автоматическая идентификация списка обнаруженных ПЭМИ (рис.2);

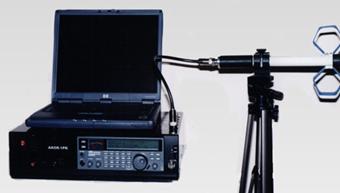

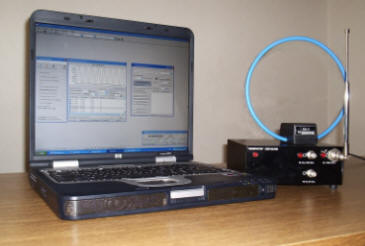

Рис.1. Внешний вид комплекса


Рис.2. Результаты автоматической идентификации тестовых сигналов от видеотракта


Рис.3. Результаты автоматической идентификации тестовых сигналов от жесткого диска
*      отображение на мониторе компьютера комплекса спектра обнаруженных сигналов;
*      идентификация списка обнаруженных ПЭМИН оператором, используя осциллографический режим работы комплекса для наблюдения демодуллированного тестового сигнала с одновременным прослушиванием его в звуковом диапазоне частот (рис.3)

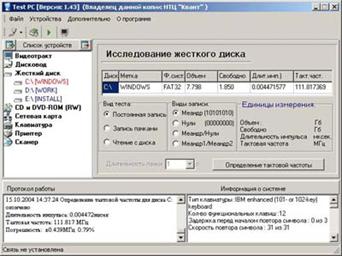

Рис.4 Тестовая программа Test-PC

 *      цифровой измеритель уровней импульсных сигналов в квазипиковом режиме или в режиме измерения амплитуды (рис.5);
*      измерение реального затухания тестового сигнала от устройств ПК (при помощи входящего в комплект поставки комплекса генератора с цифровым управлением);
*      прослушивание демодулированного тестового сигнала при помощи амплитудного и частотного детекторов;
*      узкополосный обнаружитель, позволяющий обнаруживать маломощные сигналы от устройств ПК, цифровых диктофонов, средств оргтехники и связи;
*       узкополосный измеритель (с полосой до 1Гц), позволяющий измерять сигналы значительно меньше уровня шумов (рис.6-8);
 *      звуковой коррелятор, позволяющий создавать акустическое воздействие на устройства ПК, оргтехники и связи и выявлять наличие паразитной модуляции речевым сигналом;
*      тестовая программа, позволяющая тестировать любые устройства, входящие в состав компьютера (видеотракт, жесткий диск, дисковод, клавиатура, CD-R, CD-RW, принтер, сканер, локальная сеть) и определять их тактовые частоты (рис.4);
*      удобный для оператора интерфейс «Мастер исследования ПЭМИН», позволяющий максимально упростить и ускорить работу по исследованию устройств ПК;
*      модуль расчета эффективности защиты информации, циркулирующей в ПК, от средств перехвата по каналам ПЭМИН от устройств ПК от средств перехвата.
Особенности комплекса:
*      *      высокая автоматизация всех процессов выявления технических каналов утечки информации по ПЭМИН;
*      наличие звукового коррелятора для выявления паразитной модуляции ПЭМИН речевым сигналом;
простота управления и переключения из поискового режима работы комплекса в измерительный и обратно;
*      наличие набора фильтров с шириной полосы до 1Гц, позволяющее измерять сигналы, лежащие ниже уровня шумов;


Рис.5. Измерение амплитуды (пикового значения) регулярной импульсной последовательности
*       высокая степень отладки электронного оборудования, в том числе на виброустойчивость, и спецматобеспчение, обеспечивающие надежность работы комплекса;
*      возможность простого (по электронной почте или через интернет) обновления спецматобеспечения (СМО);
*      наличие гибкого СМО позволяет оперативно расширять функциональные возможности комплекса по выявлению технических каналов утечки информации, в т.ч. речевой информации по акустическому и виброакустическому каналам.
Состав комплекса:  центральный блок комплекса (ЦБК) в корпусе из алюминиевого сплава, ПК типа Notebook с СМО, блок акустической корреляции и НЧ-адаптер, расширяющие диапазон работы комплекса с 10Гц (встроены в ЦБК), комплект измерительный антенн, набор датчиков для контроля электросети и линий связи, выявления скрытно установленных микрофонов и видеопередатчиков и утечки информации по инфракрасному каналу. Опционально поставляется генератор с цифровым управлением для измерения реального затухания.


Рис.6. Сигнал в шумах на входе
узкополосного измерителя

Рис.7.Отфильтрованный сигнал на выходе
 узкополосного измерителя. Ширина фильтра 10 Гц

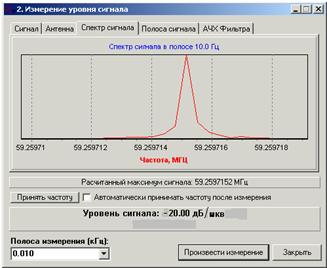

Рис.8. Окно узкополосного измерителя

Диапазон рабочих частот с НЧ-адаптером и ВЧ-конвертером

10Гц – 8.5 (14)ГГц

Скорость анализа частотного диапазона, МГц/сек

80 (160)

Чувствительность по входу в полосе 48 кГц при быстром сканировании, не более, мкВ
                                                                                    на фиксированной частоте, не более, мкВ

1-2
0.5

Чувствительность по входу в полосе 3 Гц на фиксированной частоте, не более, мкВ

0.01

Метрологически аттестованный диапазон частот измерения

10Гц-1000МГц

Погрешность измерения уровня сигналов измерительным трактом комплекса, не более, дБ

±2

Динамический диапазон измерений без узкополосного измерителя, не менее, дБ
                                                                        с узкополосным измерителем, не менее, дБ

90
130

Полоса пропускания при измерениях, кГц

0.001…120

Возможность автоматической идентификации тестовых сигналов, различных устройств ПК

Имеется

Возможность вывода протокола специзмерений

Имеется

Среднее время проверки одного устройства не более, мин

10

Масса (без учета ПЭВМ) - мобильный вариант, кг

10

Габариты (без учета ПЭВМ) - мобильный вариант, мм

455х360х120

Электропитание, В

220; +12

Состав комплекса:

№

Наименование

Кол-во

1.

Центральный блок комплекса (ЦБК) в составе: быстродействующий блок панорамного обзора БПО-М, 4-х канальный блок ВЧ-коммутатора, 2-х канальный блок акустического сигнала, блок питания, блок сопряжения с ПЭВМ, кросс-плата для подключения внешнего оборудования, новое специальное математическое обеспечение (СМО) 2005 г. для поискового варианта комплекса, комплект эксплуатационной документации

1

2.

Широкополосная антенна SA-1 для диапазона частот 10…3000 МГц

2

3.

Головные телефоны

1

4.

Акустическая колонка

1

5.

Комплект монтажных кабелей

1

6.

Штыревая антенна МА-1 для локализации закладных устройств с доп. СМО

1

7.

НЧ-адаптер LFA-2 для контроля линий связи в диапазоне частот 10Гц…20кГц с дополнительным СМО – встроенный в ЦБК

1

8.

Аккумулятор для питания комплекта аппаратуры комплекса (2 А/ч)

1

9.

Зарядное устройство

1

10.

Кейс для укладки комплекса и аксессуаров

2

11.

Калибровка приемного тракта комплекса в диапазоне частот 10Гц…1000МГц

1

12.

Проведение метрологической аттестации комплекса в Укрметртестстандарт (г.Киев) с получением свидетельства

1

13.*

Комплект измерительных антенн для измерения электрической в диапазоне 0.009…2000МГц, магнитной в диапазоне 0.15…30МГц составляющих поля и токосъемник для измерения наводок в линиях в диапазоне 0.15…30МГц

1

14.

Проведение метрологической аттестации комплекта антенн и токосъемника в Укрметртестстандарт (г.Киев) с получением свидетельства

1

15.*

Радиоприемное устройство AR5000А (0.01-3000 МГц)

1

16.*

Персональный компьютер типа Notebook не хуже Intel Pentium-ІІІ М  1000МHz/256Mb/20Gb (USB-порт – 1 шт., СD-Rom или DVD-Rom, дисковод)

1

17.

Блок зондирующего сигнала для измерения реального затухания в диапазоне 10Гц...1000МГц и экранировки с СМО и комплектом излучающих антенн (штыревая и рамочная)

1

Примечание: * - Допускается поставка Заказчиком.




АВТОМАТИЗИРОВАННЫЙ КОМПЛЕКС РАДИОМОНИТОРИНГА И
ПОИСКА ЗАКЛАДНЫХ УСТРОЙСТВ, ОБНАРУЖЕНИЯ И ИЗМЕРЕНИЯ ПЭМИН ОТ УСТРОЙСТВ ЭВТ
АКОР-2ПК

АКОР-2ПК (рис.1, рис.2) является вторым поколением универсальных профессиональных поисково-измерительных комплексов серии АКОР и предназначен для:

*      проверки помещения, электросети, телефонных линий и офисной техники на наличие устройств  негласного съема речевой информации (закладных устройств), видео- и инфракрасных передатчиков с их автоматической идентификацией и локализацией;
*      обнаружения  и измерения побочных электромагнитных излучений и наводок (ПЭМИН) от персональных компьютеров (ПК), оргтехники и аппаратуры связи и др. слаботочной техники;
*      выявления информативных сигналов и оценки защищенности тестируемых специальными тестами ПК и слаботочной техники от средств перехвата информации по каналам ПЭМИН.
В комплексе АКОР-2ПК реализованы следующие функции:
1. Для поиска закладных устройств:
ü      высокочувствительный быстродействующий обнаружитель радиосигналов с их цифровой фильтрацией, позволяющий существенно повысить помехозащищенность комплекса от радиопомех и шумов и тем самым увеличить его производительность;


Рис.1.Внешний вид комплекса в режиме поиска ИРИ


Рис.2. Внешний вид комплекса в режиме обнаружения и измерения ПЭМИН

 ü      бесшумный коррелятор  (ноу-хау разработчиков), основанный на энергетическом принципе, позволяющий автоматически идентифицировать источники радиоизлучений (ИРИ) цифровыми видами передачи, с аналоговым скремблированием, с дельта-модуляцией, с цифровым шифрованием информации (рис.3), с шумоподобным сигналом (ШПС) (рис.4);
 ü     бесшумный коррелятор, основанный на акустическом принципе, для автоматической идентификации ИРИ с простыми (АМ, NFM, WFM) видами модуляции;
ü      алгоритмически-программный метод идентификации ИРИ, работающих со скачкообразным изменением частоты (рис.6), с псевдослучайной перестройкой рабочей частоты (ППРЧ) (рис.5), с промежуточным накоплением информации и кратковременным выходом в эфир;


Рис.3. Спектр радиозакладки с NFM-модуляцией в полосе 48 кГц

 ü     бесшумный локализатор установленного в контролируемом помещении ИРИ с любым видом модуляции методом снятия распределения уровней поля;
ü     автоматический бесшумный локализатор ИРИ с простыми (АМ-, NFM-, WFM-) видами модуляции;
ü   удобный для оператора интерфейс «Мастер поиска ИРИ», позволяющий максимально упростить и ускорить работу по поиску ИРИ.


Рис.4. Спектр радиозакладки с цифровым закрытием в полосе 48 кГц и 4 МГц


Рис.5. Спектр радиозакладки с ШПС в полосе 1000МГц и 4 МГц


Рис.6. Частотно-временная диаграмма излучения ИРИ с линейным изменением частоты в полосе 800-825 МГц



Рис.7. Частотно-временная диаграмма излучения ИРИ  с псевдослучайной перестройкой рабочей частоты в полосе 360-380 МГц


Рис.8.Спектр сигнала со скачкообразным изменением частоты в трехмерном пространстве

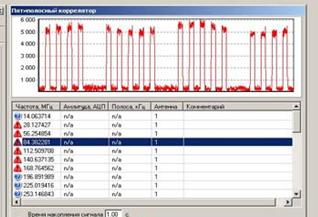

Рис.10. ИМ-сигнал с большой скважностью


Рис.9.Внутренняя структура цифрового сигнала стандарта DSS (DECT), полученная узкополосным сканированием с шагом 5 Гц
Кроме того, благодаря внедрению оригинального спецматобеспечения (СМО), комплекс выполняет следующие функции:
§       спектральный анализ в трехмерном пространстве (рис.8), позволяющий выявлять ИРИ, работающие с маскировкой под существующие радиостанции или системы связи;
§      узкополосный (с разрешением до 1Гц) спектральный анализ, позволяющий распознавать ИРИ, имитирующие работу цифровых систем связи (рис.9);
§       накопление и ведение базы данных по источникам радиосигналов;
§       сравнение с «эталонной» панорамой загрузки диапазона и быстрый поиск «новых» сигналов;
§       запись радиосигналов ПЧ в векторной форме на жесткий диск;
 § оценка частотных и временных параметров цифровых и периодических радиопередач (рис.10).
Особенности комплекса в поисковом режиме работы:
§      наличие двух бесшумных корреляторов, позволяющих в автоматическом режиме выявлять практически любой ИРИ, установленный в проверяемом помещении;
§       возможность бесшумной локализации ИРИ с любыми видами модуляции;
 2. Для обнаружения и измерения ПЭМИН:
*      автоматический режим обнаружения ПЭМИН от каждого из тестируемых устройств ПК с формированием списка обнаруженных частот, уровня ПЭМИН, полосы пропускания и антенны;
*      автоматическая идентификация списка обнаруженных ПЭМИ (рис.11);


Рис.11. Результаты автоматической идентификации тестовых сигналов от видеотракта


Рис.12. Результаты автоматической идентификации тестовых сигналов от жесткого диска
*      отображение на мониторе компьютера комплекса спектра обнаруженных сигналов;
*      идентификация списка обнаруженных ПЭМИН оператором, используя осциллографический режим работы комплекса для наблюдения демодуллированного тестового сигнала с одновременным прослушиванием его в звуковом диапазоне частот (рис.12).


Рис.13 Тестовая программа АКОР  Test-PC

 *      цифровой измеритель уровней импульсных сигналов в квазипиковом режиме или в режиме измерения амплитуды (рис.14);
*      измерение реального затухания тестового сигнала от устройств ПК (при помощи входящего в комплект поставки комплекса генератора с цифровым управлением);
*      прослушивание демодулированного тестового сигнала при помощи амплитудного и частотного детекторов;
*      узкополосный обнаружитель, позволяющий обнаруживать маломощные сигналы от устройств ПК, цифровых диктофонов, средств оргтехники и связи;
*       узкополосный измеритель (с полосой до 1Гц), позволяющий измерять сигналы значительно меньше уровня шумов (рис.15-17);
 *      звуковой коррелятор, позволяющий создавать акустическое воздействие на устройства ПК, оргтехники и связи и выявлять наличие паразитной модуляции речевым сигналом;
 *      тестовая программа, позволяющая тестировать любые устройства, входящие в состав компьютера (видеотракт, жесткий диск, дисковод, клавиатура, CD-R, CD-RW, принтер, сканер, локальная сеть) и определять их тактовые частоты (рис.13);
*      удобный для оператора интерфейс «Мастер исследования ПЭМИН», позволяющий максимально упростить и ускорить работу по исследованию устройств ПК;
*      модуль расчета эффективности защиты информации, циркулирующей в ПК, от средств перехвата по каналам ПЭМИН от устройств ПК от средств перехвата.
Особенности комплекса в режиме измерения ПЭМИН:
*      высокая автоматизация всех процессов выявления технических каналов утечки информации по ПЭМИН;
*      наличие звукового коррелятора для выявления паразитной модуляции ПЭМИН речевым сигналом;
*      наличие набора фильтров с шириной полосы до 1Гц, позволяющее измерять сигналы, лежащие ниже уровня шумов;


Рис.14. Измерение амплитуды (пикового значения) регулярной импульсной последовательности
Особенности комплекса АКОР-2ПК:
§     наличие алгоритма фильтрации и тройной экранировки радиоэлектронных узлов, обеспечивающие высокую помехозащищенность комплекса;
§       высокая степень отладки электронного оборудования и СМО, обеспечивающие надежность работы комплекса;
§       возможность простого (по электронной почте или через интернет) обновления спецматобеспечения;
§       использование в качестве вычислителя современный ПК позволяет легко совершенствовать программное обеспечение комплекса и расширять его функциональные возможности по радиомониторингу, обнаружению маломощных цифровых устройств, выявлению технических каналов утечки информации от ПЭВМ, а также речевой информации по акустическому и виброакустическому каналам;
 §       универсальность, т.к. совмещает в себе функции двух комплексов: поискового – для радиомониторинга и поиска радиозакладных устройств и измерительного – для выявления и измерения ПЭМИН (два в одном!);
 § простота управления и переключения из поискового режима работы комплекса в измерительный и обратно;


Рис.15. Сигнал в шумах на входе узкополосного измерителя

Рис.16.Отфильтрованный сигнал на выходе  узкополосного измерителя. Ширина фильтра 10Гц


Рис.17. Окно узкополосного измерителя

Технические характеристики:

Диапазон рабочих частот с НЧ-адаптером
 с НЧ-адаптером и СВЧ-конвертером

10 Гц - 3000 МГц
10 Гц – 8.5 (14) ГГц

Скорость анализа частотного диапазона, МГц/сек

160

В режиме поиска

Разрешающая способность  по частоте в режиме быстрого сканирования, кГц

4

Чувствительность по входу в режиме быстрого сканирования в полосе 48 кГц, не более, мкВ

1-2

Динамический диапазон, не менее, дБ

80

Дальность действия в автоматическом режиме для излучателя 50 мкВт,  м

50

Точность локализации, м

±0.1

Среднее время обнаружения и идентификации закладных устройств:
-          при первичной проверке помещения не более, мин
-          при контроле одного помещения в режиме непрерывного радиомониторинга не более, сек
-      при одновременном контроле девяти помещений не более, мин


5
20 – 30
5

В режиме измерения ПЭМИН

Чувствительность по входу в полосе 48 кГц при быстром сканировании, не более, мкВ
                                                                           на фиксированной частоте, не более, мкВ

1-2
0.5

Чувствительность по входу в полосе 3 Гц на фиксированной частоте, не более, мкВ

0.01

Метрологически аттестованный диапазон частот измерения

10Гц-1000МГц

Погрешность измерения уровня сигналов измерительным трактом комплекса, не более, дБ

±2

Динамический диапазон измерений без узкополосного измерителя, не менее, дБ
                                                             с узкополосным измерителем, не менее, дБ

90
130

Полоса пропускания при измерениях, кГц

0.001…120

Возможность автоматической идентификации тестовых сигналов, различных устройств ПК

Имеется

Возможность вывода протокола специзмерений

Имеется

Среднее время проверки одного устройства не более, мин

10



Масса (без учета ПЭВМ) - мобильный вариант, кг

10

Габариты (без учета ПЭВМ) - мобильный вариант, мм

455х360х120

Электропитание, В

220; +12

Состав комплекса:

№

Наименование

Кол-во

1. Поисковый комплекс АКОР-2 (базовый вариант) - второе поколение комплексов серии АКОР

1.1.

Центральный блок комплекса (ЦБК) в составе: быстродействующий блок панорамного обзора БПО-М, 4-х канальный блок ВЧ-коммутатора, 2-х канальный блок акустического сигнала, блок питания, блок сопряжения с ПЭВМ, кросс-плата для подключения внешнего оборудования, новое специальное математическое обеспечение (СМО) 2005г. для поискового варианта комплекса, комплект эксплуатационной документации

1

1.2.

Блок бесшумной корреляции (ББК) с доп. СМО, основанный на энергетическом методе, для автоматической идентификации радиозакладок с любыми видами модуляции: ЧМ, цифровые, шумоподобные, со скремблированием, с D-модуляцией и др. – встроенный в ЦБК

1

1.3.

Блок акустической корреляции (БАК) для автоматической идентификации радиозакладок с WFM, NFM, AM, со скремблированием

1

1.4.

Широкополосная антенна SA-1 для диапазона частот 10…3000 МГц

2

1.5.

Головные телефоны

1

1.6.

Сетевой адаптер универсальный CAU-1 для контроля электросети и телефонных линий в диапазоне частот 10 кГц…30 МГц с доп. СМО

1

1.7.

Акустическая колонка

1

1.8.

Комплект монтажных кабелей

1

1.9.

Штыревая антенна МА-1 для локализации закладных устройств с доп. СМО

1

1.10.

Блок автоматической локализации радиозакладок с WFM, NFM, AM триангуляционным методом

1

1.11.

НЧ-адаптер LFA-2 для контроля линий связи в диапазоне частот 10Гц…20кГц с дополнительным СМО – встроенный в ЦБК

1

1.12.

Аккумулятор для питания комплекта аппаратуры комплекса (2 А/ч)

1

1.13.

Зарядное устройство

1

1.14.

Кейс для укладки комплекса и аксессуаров

2

1.15.*

Радиоприемное устройство AR5000А (0.01-3000 МГц)

1

1.16.*

Персональный компьютер типа Notebook не хуже Intel Pentium-ІІІ М  1000МHz/256Mb/20Gb (USB-порт - 1 шт., СD-Rom или DVD-Rom, дисковод)

1

2. Дополнительное оборудование, расширяющее поисковые функции комплекса АКОР-2

2.1.

Блок обнаружения передающих видеокамер TVD 1 с различными видами модуляции с доп. СМО - встроенный в ЦБК

1

2.2

Жидкокристаллический видеомонитор цветной 5²

1

2.3.

Блок обнаружения инфракрасных передатчиков IR-1 с доп. СПО

1

2.4.

Конвертер MWC, расширяющий диапазон работы комплекса
до 8.5 ГГц  с широкополосной антенной и доп. СМО

1

2.5.

Постановщик прицельной помехи с цифровым управлением от комплекса АКОР-2 с доп. СМО  c широкополосной антенной для подавления радиозакладок (диапазон частот 30…2000МГц)

1

3. Дооборудование комплекса АКОР-2 до поисково-измерительного комплекса АКОР-2ПК для  обнаружения и измерения радиоизлучений и ПЭМИН от средств ЭВТ

3.1.

Калибровка приемного тракта комплекса в диапазоне частот 10Гц…1000МГц

1

3.2.

СМО для автоматического выявления информативных сигналов и измерения ПЭМИН от средств ЭВТ с тест-программами для видеотракта, винчестера, дисковода, клавиатуры, принтера, сканера, CD-R, CD-RW, локальной сети

1

3.3.

Широкополосная активная антенна SA-2A для обнаружения опасных сигналов за территорией объекта

1

3.4.

Проведение метрологической аттестации комплекса в Укрметртестстандарт (г.Киев) с получением свидетельства

1

3.5.*

Комплект измерительных антенн для измерения электрической в диапазоне 0.009…2000МГц, магнитной в диапазоне 0.15…30МГц составляющих поля и токосъемник для измерения наводок в линиях в диапазоне 0.15…30МГц

1

3.6.

Проведение метрологической аттестации комплекта антенн и токосъемника  в Укрметртестстандарт (г.Киев) с получением свидетельства

1

3.7.

Методика расчета параметров защищенности объектов ЭВТ, согласованная с ДСТСЗИ СБУ - поставляется на специальной дискете (только лицензиатам)

1

3.8.

Блок зондирующего сигнала для измерения реального затухания в диапазоне 10Гц...1000МГц и экранировки с СМО и комплектом излучающих антенн (штыревая и рамочная)

1

Примечание: * - Допускается поставка Заказчиком.




АВТОМАТИЗИРОВАННЫЙ  КОМПЛЕКС РАДИОМОНИТОРИНГА РАДИОЭФИРА
АКОР-2Р


Комплекс АКОР-2Р (рис.1) разработки НТЦ “Квант”
предназначен для:
* оперативного выявления несанкционированных (незарегистрированных) источников радиоизлучений (ИРИ);
* обнаружения кратковременно выходящих в эфир источников радиоизлучения (ИРИ) с оперативным анализом их характеристик,  прослушиванием и записью на жесткий диск ПЭВМ.
Функциональные возможности:
* быстрый панорамный анализ во всем рабочем диапазоне частот или на отдельных участках в условиях сложной электромагнитной обстановки, выявление изменений окружающей электромагнитной обстановки (рис.2);
* протоколирование (запись на жесткий диск) загрузки исследуемого диапазона частот в координатах «частота, время, амплитуда» в течении длительного времени;


Рис.1.Внешний вид комплекса

* быстрый поиск новых излучений, измерение их параметров, сравнение с базой данных для определения их опасности (ценности) для пользователя;
* создание баз данных, пополнение их и сопоставление обнаруженных сигналов с эталонами, хранящимися в базах;
* автоматизированный контроль радиотелефонных передач, запись демодулированных сигналов одновременно со служебными параметрами (частота, время, ширина спектра, уровень сигнала и т.п.);


Рис.2


Рис.3. Частотно-временная диаграмма излучения ИРИ с линейным изменением частоты в полосе 800-825 МГц


Рис.4. Частотно-временная диаграмма излучения ИРИ  с псевдослучайной перестройкой рабочей частоты в полосе 360-380 МГц

*      контроль переговоров штатных радиосредств (выборочный и регулярный), протоколирование и накопление данных для последующего анализа;
*      выделение сигналов со скачкообразным изменением частоты (рис.3), с псевдослучайной перестройкой рабочей частоты (ППРЧ) (рис.4) передач с накоплением информации, широкополосных шумоподобных сигналов (ШПС) (рис.5);
*      обнаружение в реальном времени выходящих в эфир мобильных телефонов стандарта GSM с возможностью измерения и анализа их технических характеристик (напряженности поля, периода и длительности их посылок);
*      спектральный анализ в трехмерном пространстве (рис.6) и тонкий спектральный анализ с разрешением до 1Гц (рис.7), позволяющие создавать базу данных по различным видам передачи;
*      запись радиосигналов с ПЧ в векторной форме (амплитуда, фаза, квадратура, спектр) на жесткий диск;
*      цифровое детектирование сигналов (АМ, ЧМ и ФМ);
*      оценка частотных, временных параметров, цифровых (рис.9) и периодических (рис.8) радиосигналов;
*      распознавание видов модуляции сигналов;
*      отображение осциллограмм сигналов с масштабированием по времени и амплитуде;

*         измерение напряженности электрической и магнитной составляющих поля, а также наводок в электросети и линиях связи (при наличии калиброванных антенн);
*         двухканальная корреляционная обработка обнаруженных радиоизлучений.

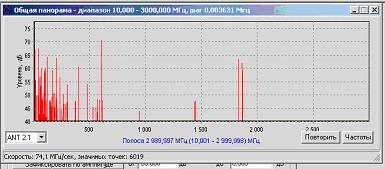

Рис.5. Спектр радиозакладки с ШПС в полосе  1000 МГц


Рис.6.Спектр сигнала со скачкообразным изменением частоты в трехмерном пространстве


Рис.7. Внутренняя структура цифрового сигнала базовой станции стандарта GSM-900, полученная узкополосным сканированием
с шагом 2Гц

 Особенности комплекса:
*         наличие второго канала приема сигналов, позволяющего вести корреляционную обработку обнаруженных радиоизлучений;
*         быстрая скорость сканирования диапазона с высокой разрешающей способностью по частоте и высокой реальной чувствительностью;

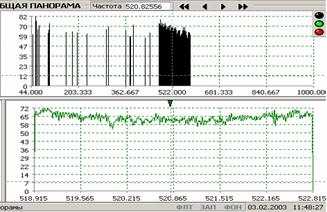

Рис.8. Импульсно-модулированный сигнал с большой скважностью

*         наличие алгоритма фильтрации и тройной экранировки радиоэлектронных узлов, обеспечивающие высокую помехозащищенность комплекса;
*         высокая степень отладки электронного оборудования, в том числе на виброустойчивость, и спецматобеспечения (СМО), обеспечивающие надежность работы комплекса;
*         наличие гибкого СМО, реализованного на современной ПЭВМ позволяет оперативно расширять функциональные возможности комплекса по радиомониторингу эфира.


Рис.9. Сигнал с кодо-импульсной модуляцией

Технические характеристики:

Диапазон рабочих частот
- с СВЧ-конвертером

10 кГц – 3000 МГц
10 кГц – 8.5 (14) ГГц

Скорость анализа частотного диапазона, МГц/сек

160

Разрешающая способность  по частоте в режиме быстрого сканирования, кГц

4

Чувствительность по входу в режиме быстрого сканирования в полосе 48 кГц, не более, мкВ

1-2

Динамический диапазон, не менее, дБ

80

Погрешность измерения напряженности поля, дБ

±2

Масса (без учета ПЭВМ) не более, кг

10

Габариты (без учета ПЭВМ) не более, мм

455х360х120

Электропитание, В

220; +12

Состав комплекса:

№

Наименование

Кол-во

1.1.

Центральный блок комплекса (ЦБК) в составе: быстродействующий блок панорамного обзора БПО-М, 4-х канальный блок ВЧ-коммутатора, 2-х канальный блок акустического сигнала, блок питания, блок сопряжения с ПЭВМ, кросс-плата для подключения внешнего оборудования, новое специальное математическое обеспечение (СМО) 2005 г. для поискового варианта комплекса, комплект эксплуатационной документации

1

1.2.

Блок бесшумной корреляции (ББК) с доп. СМО, основанный на энергетическом методе, для автоматической идентификации радиозакладок с любыми видами модуляции: ЧМ, цифровые, шумоподобные, со скремблированием, с D-модуляцией и др. – встроенный в ЦБК

1

1.3.

Головные телефоны

1

1.4.

Комплект монтажных кабелей

1

1.5.

Базовый комплект комплекса АКОР-2 в соответствии с пп.1.1, 1.2, 1.5, 1.8

1

1.6.*

Радиоприемное устройство AR5000А (0.01-3000 МГц)

1

1.7.*

Персональный компьютер типа Notebook не хуже Intel Pentium-ІІІ М  1000МHz/256Mb/20Gb (USB-порт - 1 шт., СD-Rom или DVD-Rom, дисковод)

1

1.8.

Широкополосная внешняя антенна активная ЕА-2А

1

Примечание: * - Допускается поставка Заказчиком.



СИСТЕМА ДИСТАНЦИОННОГО РАДИОМОНИТОРИНГА  N  ПОМЕЩЕНИЙ   АКОР-2N

Назначение:

  • радиомониторинг и выявление технических каналов утечки информации в нескольких помещениях автоматизированным комплексом, установленным на центральном посту.

Состав комплекта центрального поста:

  • центральный блок комплекса (ЦБК) с многоканальным ВЧ-коммутатором;
  • стационарная ПЭВМ;
  • опорная широкополосная антенна SA-2A;
  • спецматобеспечение (СМО) АКОР-2;
  • блок бесшумной корреляции (встроен в ЦБК)

    Внешний вид ЦБК, например, с 8-ми канальным коммутатором, обеспечивающим радиомониторинг одновременно 7-ми объектов представлен на рис.1, рис.2.

Рис.1. Внешний вид ЦБК

Рис.2. Задняя панель 8-ми канального ЦБК.

Состав периферийного комплекта:

  • комплект широкополосных комнатных антенн (N-штук);
  • выносной дистанционно управляющий модуль с СВЧ-конвертером для расширения рабочего диапазона комплекта до 14ГГц (ставится либо в одно главное помещение, либо в каждое их N-помещений);
  • трехфазный сетевой адаптер для контроля электросети.


    Обнаружение и локализация источников излучения по помещениям производится бесшумно энергетическими методами сравнения сигналов на опорной (внешней) антенне с рабочими, установленными в контролируемых помещениях, и пространственной селекции. Возможность контроля помещений, удаленных на расстояние до 100м (по длине кабеля) от места установки комплекса, а также 3-х фазной электросети и телефонных линий. При использовании активных антенн и ВЧ-кабеля с низким затуханием гарантируется обнаружение и локализация маломощных и шумоподобных радиозакладок. Время проверки радиоэфира в 12-ти помещениях в диапазоне частот 30…3000МГц после адаптации комплекса не более 5 минут. Возможность объединения нескольких комплексов в единую систему радиомониторинга по локальной сети (при контроле нескольких зданий).

Система обеспечивает:

Основные функции:

  • обнаружение источников радиоизлучения (ИРИ), появляющихся в контролируемых помещениях методом пространственной селекции сигналов и амплитудно-корреляционным методом;
  • запись радиосигналов, панорамы и спектра на жесткий диск и аудиозапись;
  • автоматическая идентификация бесшумным коррелятором по каждому помещению ИРИ с ЧМ, с цифровым закрытием, дельта-модулированных;
  • выявление радиосигналов со скачкообразным изменением частоты, работающих с накоплением, с ППРЧ;
  • тонкий спектральный анализ (с разрешением до 1 Гц) обнаруженного сигнала, позволяющий идентифицировать радиозакладки со сложными видами модуляции (например, под мобильный телефон системы GSM);
  • спектральный анализ обнаруженного сигнала в координатах «частота-уровень-время», позволяющий выявлять радиозакладки, работающие с маскировкой под существующие радиостанции или системы связи;
  • обнаружение работы мобильных телефонов по каждому помещению;
  • технический анализ радиосигналов: в реальном масштабе времени и сохраненных в базе данных;
  • определение вида модуляции и демодуляция радиосигналов;
  • измерение параметров радиосигналов с различными видами модуляции;
  • ведение базы данных по радиосигналам;
  • формирование протокола по результатам радиомониторинга.

Дополнительные функции:

  • регистрация информации о загрузке радиодиапазона в координатах «частота-уровень-время» и «максимальный уровень-частота» по каждому помещению;
  • адаптация к уровню индустриальных помехи шумов;
  • удаленный контроль и администрирование через локальную сеть TCP/IP;
  • возможность подключения постановщика прицельной помехи для подавления радиозакладки.

Примечание: число одновременно контролируемых помещений может быть от 1 до 32. Время контроля 12 помещений в диапазоне частот от 30 до 3000 МГц  5-6 минут. Поэтому при большом количестве помещений (или зон контроля) целесообразно строить систему из нескольких постов контроля, подключаемых через локальную сеть к ПЭВМ центрального поста.

Технические характеристики:

Диапазон рабочих частот:
         с СВЧ-конвертером:

10 кГц - 3000 МГц
100кГц – 8.5(14)ГГц

Скорость анализа частотного диапазона, МГц/сек
-          в режиме Общая панорама
-          в режиме Детальная панорама


80 (160)
200

Разрешающая способность  по частоте в режиме быстрого сканирования, кГц

4

Чувствительность по входу в режиме быстрого сканирования в полосе 44 кГц, не более, мкВ

1-2

Динамический диапазон, не менее, дБ

80

Дальность действия в автоматическом режиме для излучателя 50 мкВт,  м

50

Среднее время обнаружения и идентификации закладных устройств:
-          при контроле одного помещения в режиме непрерывного радиомониторинга не более, сек
-     при одновременном контроле двенадцати помещений не более, мин


20 – 30

5

Масса (без учета ПЭВМ) не более, кг

9

Габариты (без учета ПЭВМ) не более, мм

430х310х110

Электропитание, В

220; +12

Состав комплекса:

№

Наименование

Кол-во

1.

Центральный блок комплекса (ЦБК) в составе: быстродействующий блок панорамного обзора БПО-М, 4-х канальный блок ВЧ-коммутатора, 2-х канальный блок акустического сигнала, блок питания, блок сопряжения с ПЭВМ, кросс-плата для подключения внешнего оборудования, новое специальное математическое обеспечение (СМО) 2005 г. для поискового варианта комплекса, комплект эксплуатационной документации

1

2.

Блок бесшумной корреляции (ББК) с доп. СМО, основанный на энергетическом методе, для автоматической идентификации радиозакладок с любыми видами модуляции: ЧМ, цифровые, шумоподобные, со скремблированием, с D-модуляцией и др. – встроенный в ЦБК

1

3.

Головные телефоны

1

4.

Комплект монтажных кабелей

1

5.*

Радиоприемное устройство AR5000А (0.01-3000 МГц)

1

6.*

Стационарная ПЭВМ не хуже Intel Pentium-ІІІ М 1000MHz/256МВ/20GB (CD-Rom или DVD-Rom)

1

7.

Активная звуковая колонка

1

8.

Трехфазный сетевой адаптер для контроля трех фаз электросети  АD-3

1

9.

10-ти канальный адаптер РА-10 телефонных линий для контроля телефонных линий связи

1

10.

Дополнительный 4-х канальный ВЧ-коммутатор на каждую группу из 4-х помещений (К – количество групп помещений) К>4  БВЧК

К

11.

Широкополосная активная антенна комнатная SA-2A

N

12.

Широкополосная активная антенна внешняя EA-2A

1



КОМПЛЕКС КОНТРОЛЯ И ИНТЕЛЛЕКТУАЛЬНОГО БЛОКИРОВАНИЯ
МОБИЛЬНЫХ ТЕЛЕФОНОВ СТАНДАРТА   GSM    АКОР-МТ

Назначение:

  • радиомониторинг диапазонов работы мобильных  сотовой телефонии стандарта GSM 900 и 1800 с целью обнаружения несанкционированных выходов в эфир мобильных телефонов и их блокирование.

Состав комплекса (рис.1):
 1. Как самостоятельный комплекс:

  • центральный блок комплекса (ЦБК) на базе РПУ AR5000A или IC-R20 (допускается поставка Заказчиком);
  • ПЭВМ типа Notebook (допускается поставка Заказчиком);
  • широкополосная антенна SA-5 (одна к ЦБК, и к каждому ППП);
  • спецматобеспечение (СМО) АКОР-МТ;
  • постановщики прицельной помехи ППП (от одного до четырех).

2. Как опция к комплексам АКОР-2 и АКОР-2ПК:

  • широкополосная антенна SA-1 (по количеству ППП);
  • спецматобеспечение (СМО) АКОР-МТ;
  • постановщики прицельной помехи ППП (от одного до четырех).


Рис.1. Внешний вид комплекса АКОР-МТ


Комплекс обеспечивает:

  • автоматическое обнаружение работающих в контролируемом помещении мобильных телефонов;
  • автоматическое включение постановщика прицельной помехи на частоте работы базовых станций;
  • контроль эффективности работы подавителя.

 Принципиальные отличия от существующих систем подавления:

  • относительно малая мощность излучения;
  • создания прицельной помехи обнаруженному мобильному телефону на частоте работы базовой станции. Тем самым достигается эффект подавления в большом радиусе действия подавителя (до 30 м) при относительно небольшой мощности излучателя (до 60мВт);
  • постановщик прицельной помехи включается только при обнаружении системой «мобильника», находящегося в зоне действия ППП. В остальное время ППП ВЧ-энергию не излучает;
  • при подавлении «мобильника», когда он теряет связь с базой (требуется около 10 сек) ППП выключается. Тем самым персонал, находящийся в зоне действия ППП, не подвергается излучению.



КОМПЛЕКТ АППАРАТУРЫ ДЛЯ ИЗМЕРЕНИЯ РЕАЛЬНОГО ЗАТУХАНИЯ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ И ЭФФЕКТИВНОСТИ ЭКРАНИРОВКИ  АКОР-БЗС

 Комплект аппаратуры АКОР-БЗС (рис.1) предназначен:

§         для определения величины реального затухания электромагнитного поля при проведении аттестационных испытаний объектов информационной деятельности;
§         для измерения эффективности экранировки экранированных сооружений по электрической и магнитной составляющим.
Состав:

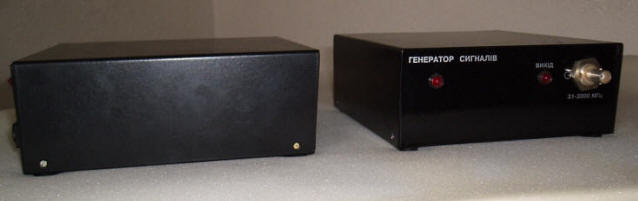

§         блок зондирующего сигнала БЗС-02 с цифровым управлением, вырабатывающий синусоидальные сигналы в диапазоне частот 10Гц-1000МГц c высокочастотным усилителем мощности с портом управления RS-232;
§         комплект излучающих антенн (рамочная и штыревая);
 §         ПЭВМ типа Notebook (при измерении реального затухания предусматривается использование в качестве управляющей исследуемую ПЭВМ) - допускается поставка Заказчиком;
 §         интерфейсный кабель управления через порты RS-232 или USB;
§         CD-диск со спецматобеспечением;
§         руководство по эксплуатации.


Рис.1. Внешний вид комплекса

Технические характеристики:

Диапазон рабочих частот

10Гц – 1000 МГц

Дискретность перестройки по частоте (в зависимости от диапазона), Гц

1-100

Скорость перестройки по частоте, не более, сек

0.5

Наличие аттенюаторов, дБ

10; 20; 30

Входное сопротивление, Ом

50

Выходная мощность на нагрузке 50Ом, не менее, мВт

120

Масса БЗС (без учета ПЭВМ), не более, кг

2

Габариты БЗС, мм

170х180х70

Элеткропитание, В

220





Дополнительное оборудование, расширяющее возможности комплексов:

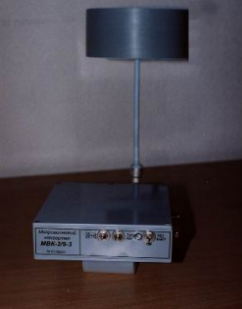

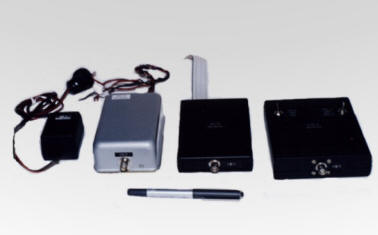

Блок зондирующего сигнала BZS-3
1)    Для бесшумного выявления миниатюрных радиопередатчиков с обычными и закрытыми видами модуляции скрытно установленными в проверяемом помещении, а также используемых в качестве ретрансляторов, устанавливаемых вне проверяемого помещения и генераторов накачки, используемых для радиозакладок, работающих на резонансном методе.
2)    Для постановки прицельной помехи, блокирующей работу радиозакладки.
Конструктивно состоит из отдельного малогабаритного электронного блока, подключаемого к комплексу АКОР-2  через USB-порт, и широкополосной антенны. Диапазон работы 30…2000МГц.


Блок зондирующего сигнала BZS-2
1)       Для измерения реального затухания при оценке защищенности объектов ЭВТ.
2)       Для измерения эффективности экранировки экранируемых сооружений.
Диапазон работы 10 Гц....1000 МГц. В комплект входит излучающие штыревая и рамочная антенны.

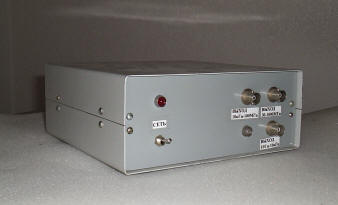

СВЧ-конвертер MWC
Для расширения частотного диапазона комплекса АКОР-2 с 3ГГц до 8.5 или 14 ГГц. Конструктивно состоит из отдельного малогабаритного электронного блока, подключаемого к антенному входу комплекса и широкополосной антенны.







Сетевой адаптер-конвертер
Для проверки электросети, телефонных и других проводных линий на наличие устройств негласного съема речевой информации. Диапазон рабочих частот 10кГц…30МГц, чувствительность не хуже 10мкВ. Рабочее напряжение до 380 В.  Конструктивно выполняется в четырех модификациях: AD-1 - для проверки одной фазы электросети или одной телефонной линий; CAU-1 - универсальный адаптер с коммутатором, обеспечивающим подключение к линиям связи любого стандарта; AD-3 - для одновременного контроля 3-х фазной электросети; АТ-10 - для одновременного контроля 10 пар телефонных линий на кроссе.



Низкочастотный адаптер LFA-2
Для проверки проводных линий, оргтехники и связи на наличие скрытно установленных микрофонов и выявления микрофонного эффекта. Диапазон частот 10Гц…10кГц, чувствительность 0.5мкВ. Динамический диапазон до 90дБ.
Блок обнаружения инфракрасных передатчиков IR-1
Для проверки помещения на наличие ИК-передатчиков и проверки устройств оргтехники, имеющих ИК-канал связи на наличие микрофонного эффекта. Длина волны 0.47-1.12мкм.







Блок обнаружения передающих видеокамер TVD1
Для обнаружения и отображения на мониторе видеоинформации, передаваемой скрытно установленной передающей видеокамерой. Конструктивно состоит из блока демодуляции, вход которого подключается к выходу ПЧ 10.7МГц радиоприемного устройства. С выхода блока демодуляции видеосигнал подается на монитор или портативный телевизор.
Виды принимаемых и отображаемых на мониторе видеосигналов: АМ, ЧМ, обратная АМ, обратная ЧМ, телевизионные сигналы систем PAL, SECAM, NTSC.

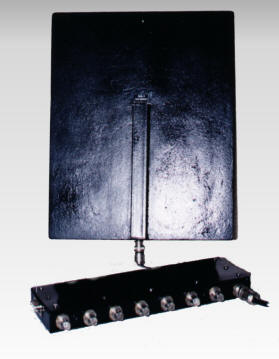

Широкополосные антенны
Для приема радиосигналов в диапазоне частот 10…3000МГц. Вид диаграммы направленности - квазиизотропная. Конструктивно выполняются для работы в помещениях: SA-1 - пассивная антенна; SA-2А - активная антенна с коэффициентом усиления 12…16 дБ. Применяются для приема сигналов в ближней зоне.
 И в уличном исполнении: ЕА-1 - пассивная внешняя антенна для приема сигналов в дальней зоне или подключения к постановщику прицельной помехи;  ЕА-2А - активная внешняя антенна для приема сигналов в дальней зоне и для использования в системе радиомониторинга N объектов.

 Блок высокочастотного коммутатора БВЧК
Для коммутации принимаемых сигналов от различных антенн. Конструктивно выполняются на 4, 8, 12, 16…32 входа. Диапазон частот 10кГц…3000МГц, коэффициент затухания между каналами не менее 30дБ, потери на входе не более 1.5дБ; время коммутации - не более 2мсек. Конструктивно выполняется в виде блока, подключаемого к антенному входу радиоприемного устройства, и интерфейса управления переключением каналов.




Специальное математическое обеспечение

  1. Программа спектральный анализ «АКОР-СА» производит тонкий спектральный анализ сложных сигналов, в т.ч. от устройств криптографии.
  2. Программа радиомониторинга внешнего эфира «АКОР-РМ» производит обнаружение и анализ в реальном времени сигналов различных систем радиосвязи.
  3. Программа тестирования устройств электронно-вычислительной техники (видеотракт, накопитель на жестких магнитных дисках, накопитель на гибких магнитных дисках, клавиатура, CD-привод, flash-память, принтер, сканер, локальная сеть с возможностью определения их тактовых частот) «АКОР-TestPC».









 Тел. +38(0512) 35-32-34, 35-55-96, 555-222

e-mail: kvant@mksat.net
